Применение полиуретановой футеровки и разгрузочных решеток мельниц
Наиболее эффективное использование полиуретановой футеровки для мельниц – работа с особенно абразивным материалом мелкой или средней фракции при мокром процессе измельчения.
Для крупной фракции материала и/или большой высоты падения (очень большие мельницы) лучше подходит резиновая или металлическая футеровка, так как резина и металл эффективней противостоят высоким ударным нагрузкам.
В случаях, когда на износ футеровки влияют в основном абразивные нагрузки, полиуретан является лучшим выбором благодаря наиболее высокой износостойкости среди футеровочных материалов. Исключение – керамическая футеровка, но у керамики есть свои недостатки: хрупкость и дороговизна.
Как правило, применение полиуретановой футеровки в подходящих условиях (мокрое измельчение, мелкая или средняя фракция, небольшая высота падения) обеспечивает наработку в 1,5-3 раза больше, чем специальные футеровочные резины.
Металлическая футеровка при работе с небольшой фракцией материала также уступает полиуретану в износостойкости. Дополнительное преимущество полиуретана – существенно меньший вес (разница в плотности материалов – почти 7 раз), что снижает нагрузку на механизмы мельницы.
Примеры полиуретановых деталей рудоразмольных мельниц производства «Еврогамма», которые отлично зарекомендовали себя на практике:
Полиуретановая футеровка может быть оптимальным решением для футеровки мельницы сверхтонкого (ультратонкого) помола, если измельчаемый материал имеет высокую абразивность. Такие мельницы применяются на ГОКах и золотоизвлекательных фабриках для получения материала тонкого помола. На загрузке используется материал некрупной фракции, не создающий высоких ударных нагрузок. Наработка полиуретановой футеровки в таких условиях будет максимально высокой среди прочих футеровочных материалов даже при работе с самой абразивной рудой. Эластичность полиуретана позволит при этом сохранить целостность мелющих шаров, даже если они изготовлены из хрупкой керамики.
LEAD Technologies Inc. V1.01????????????????????????????LEAD Technologies Inc. V1.01

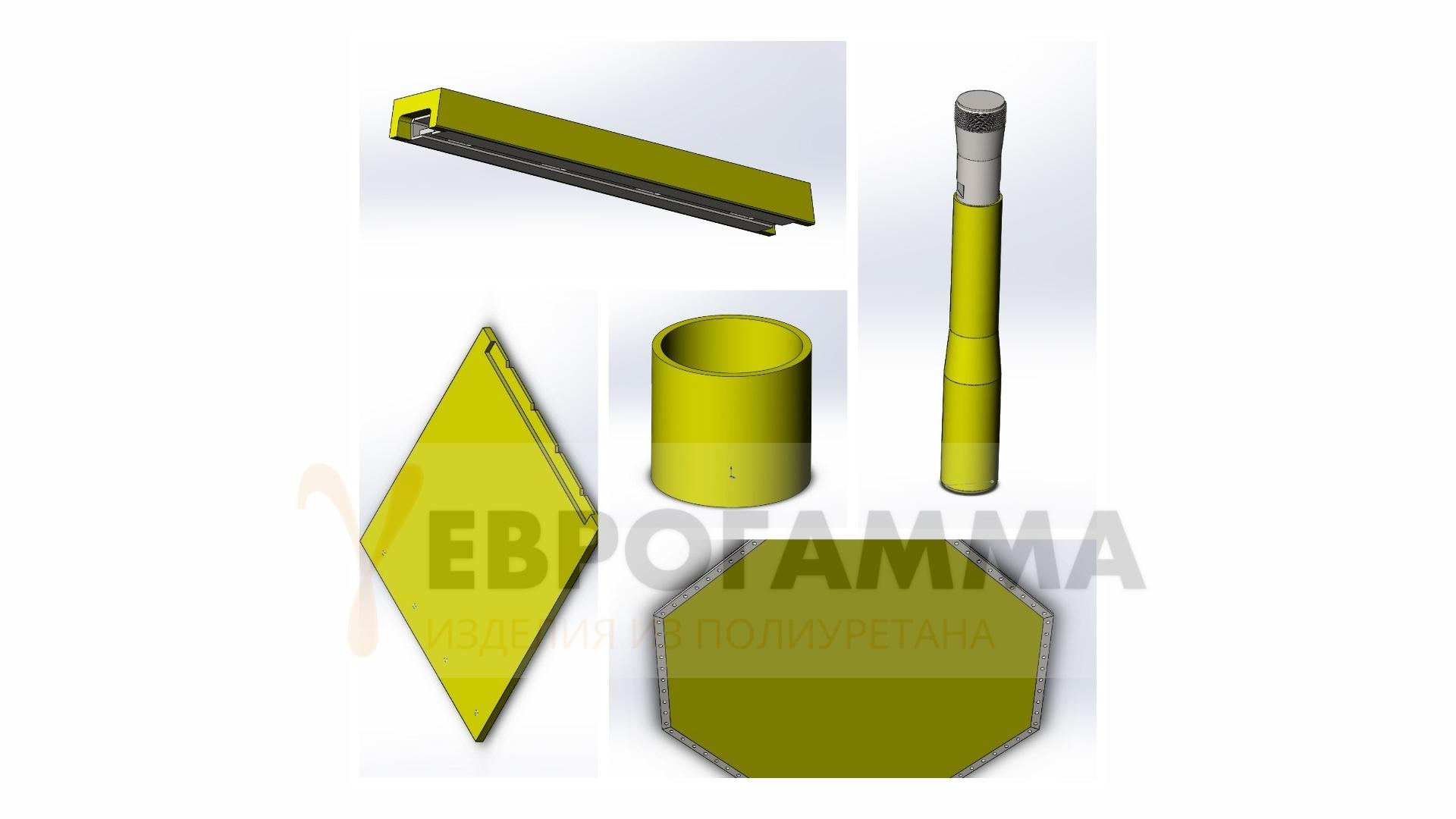

Элементы футеровки мельницы производства «Еврогамма» на примере мельницы МУИ-450:

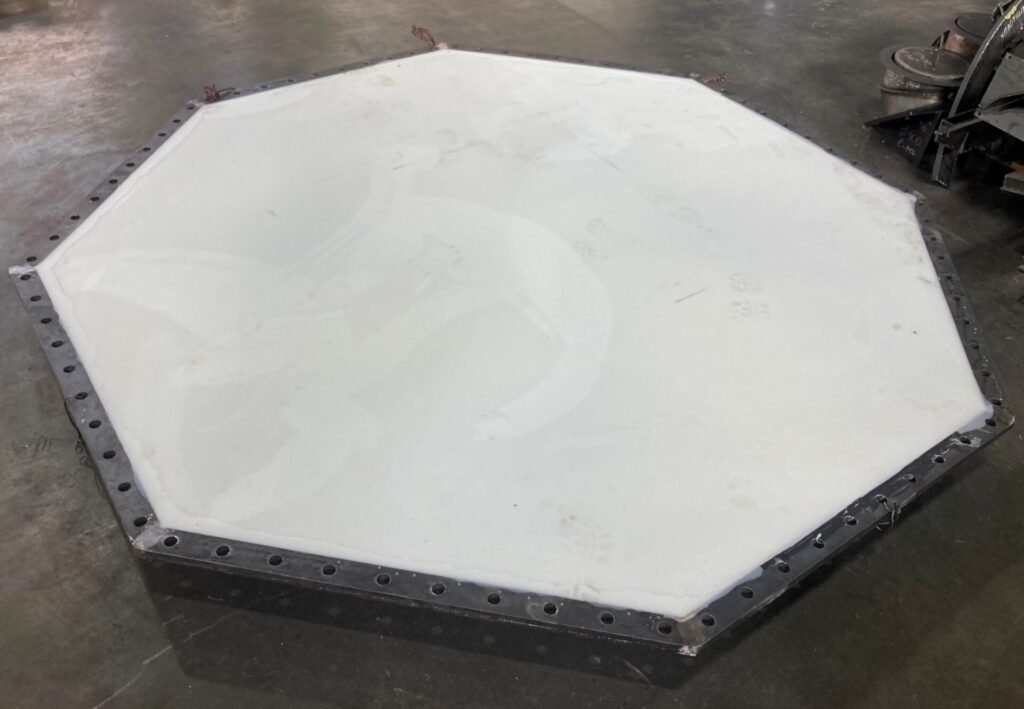

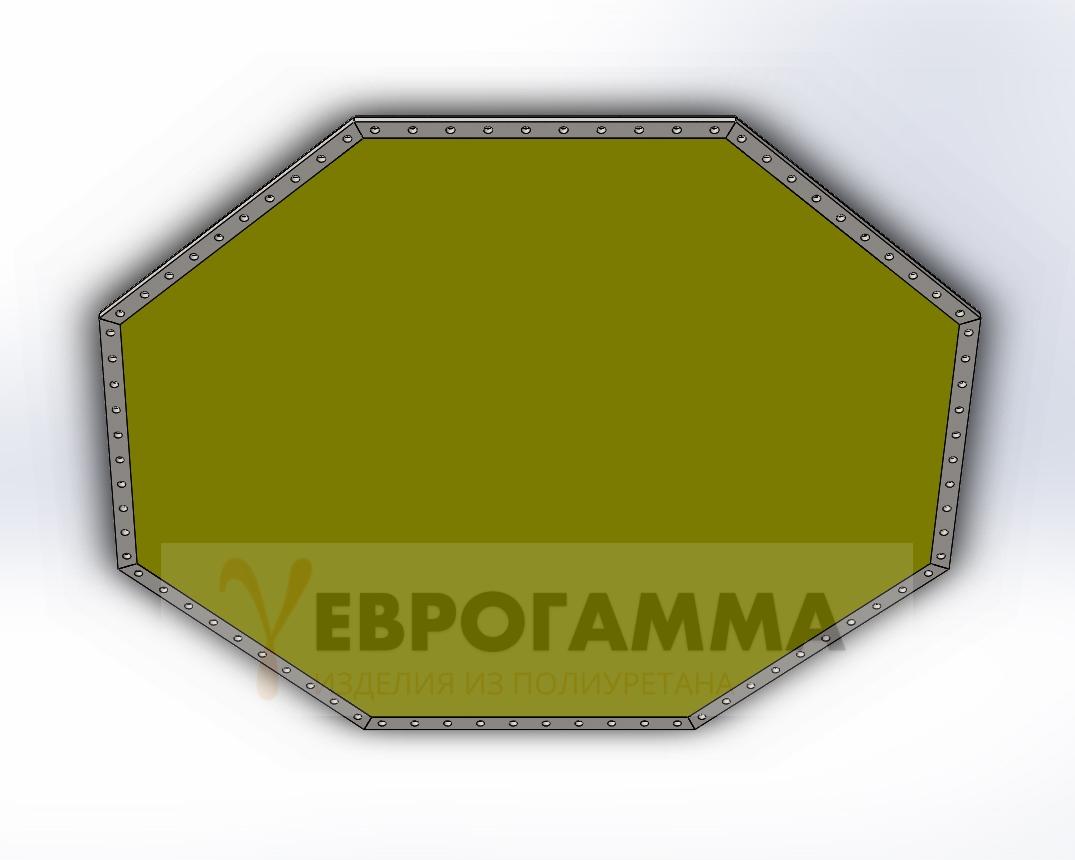

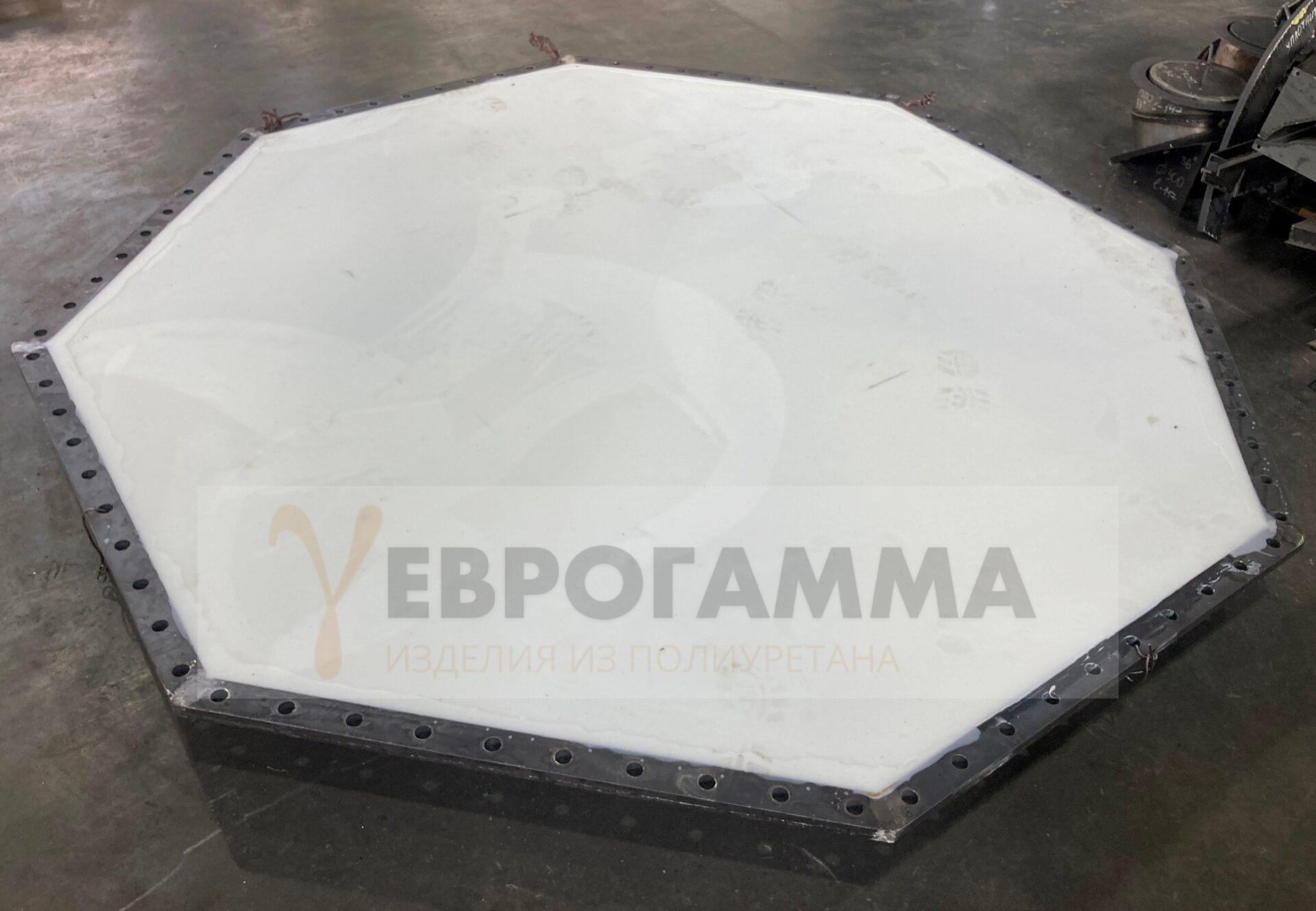

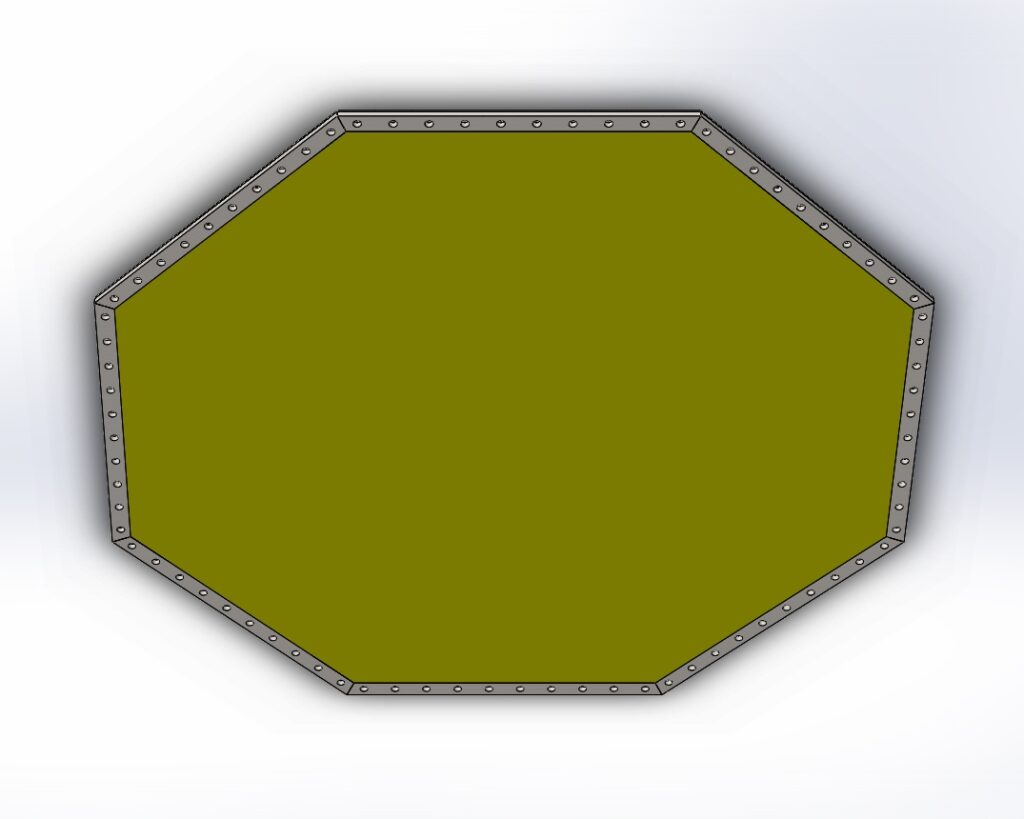

Футеровка днища мельницы полиуретаном

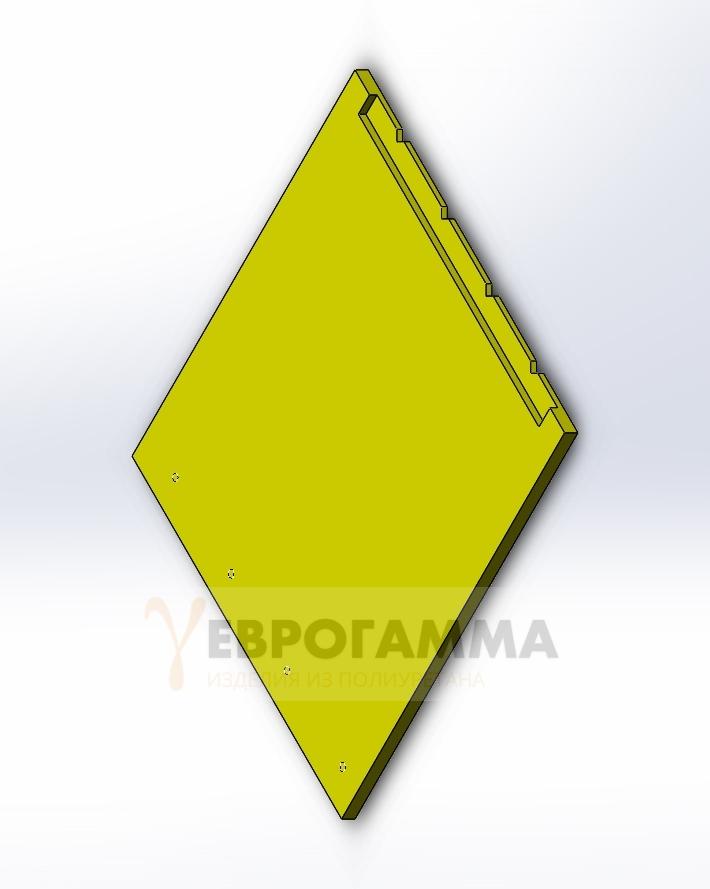

Футеровка нижнего пояса из полиуретана
Футеровка верхнего пояса из полиуретана

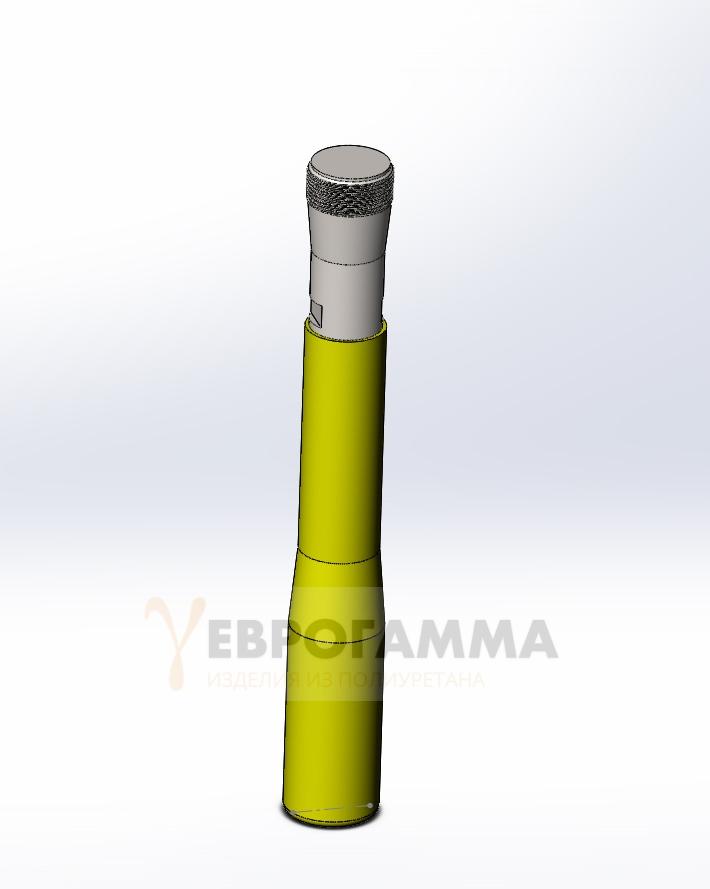

Било, футерованное полиуретаном

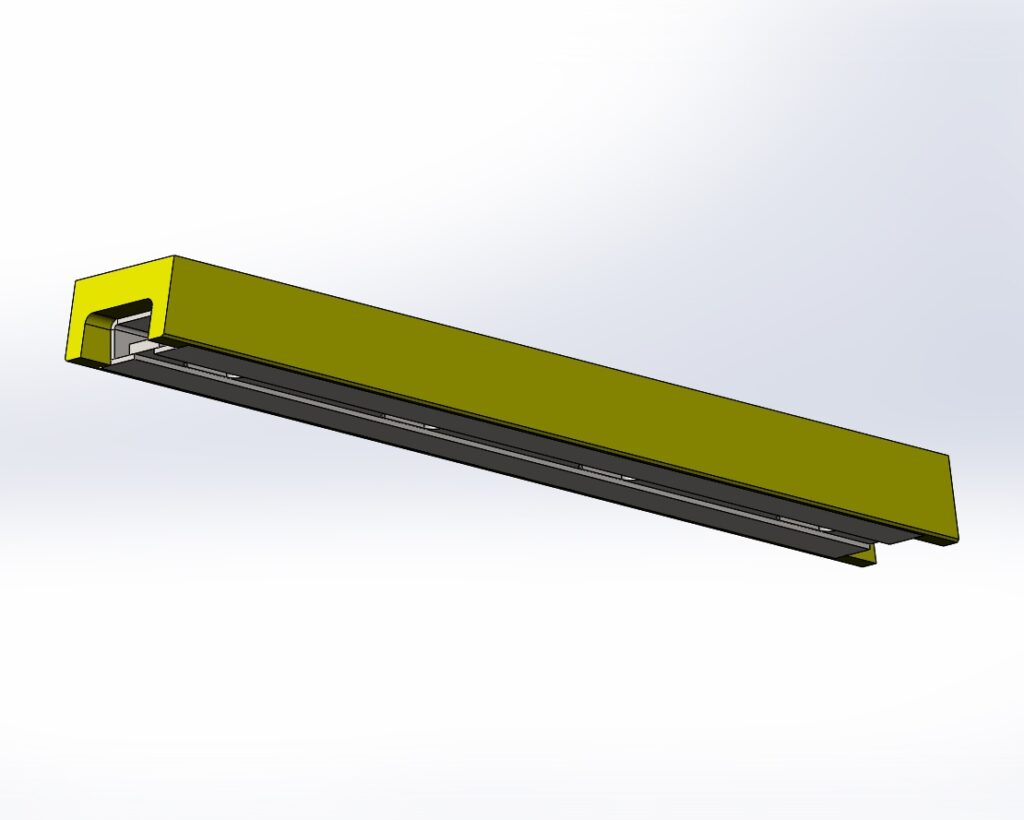

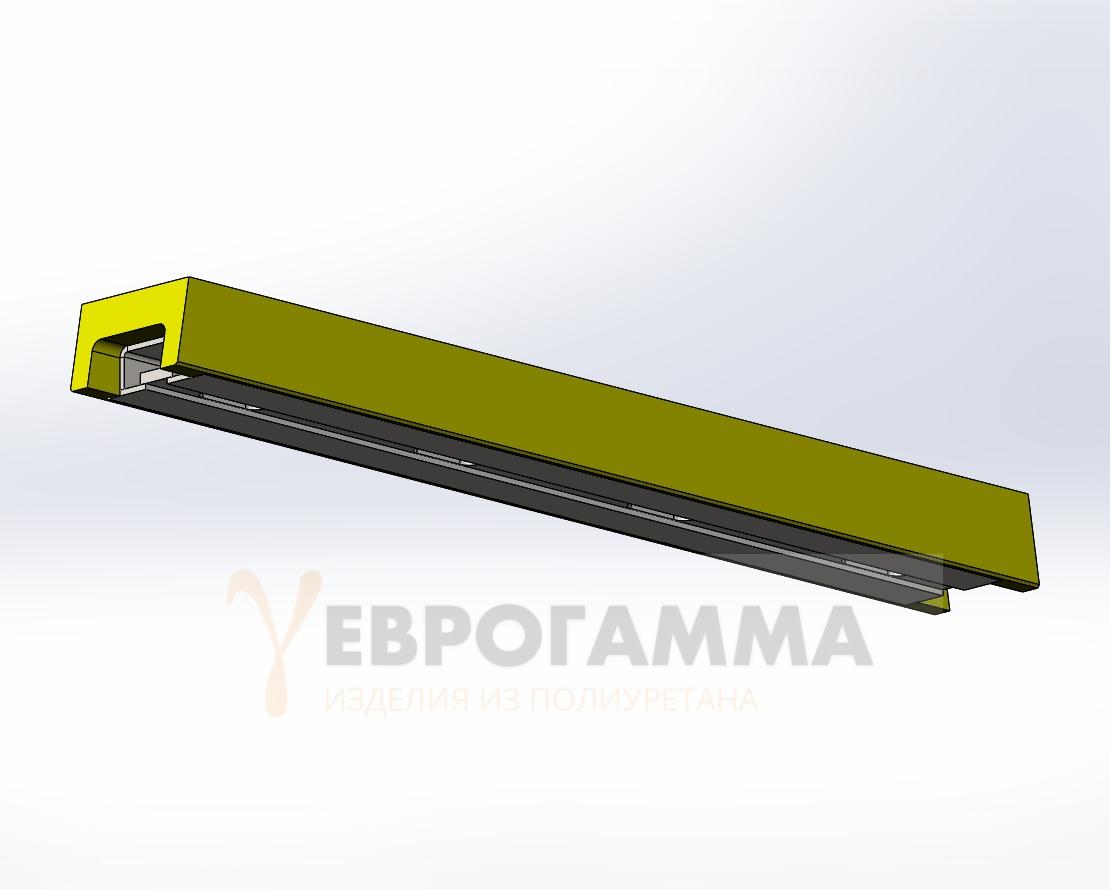

Лифтеры полиуретановые (зажимы)
Сито разгрузочное полиуретановое

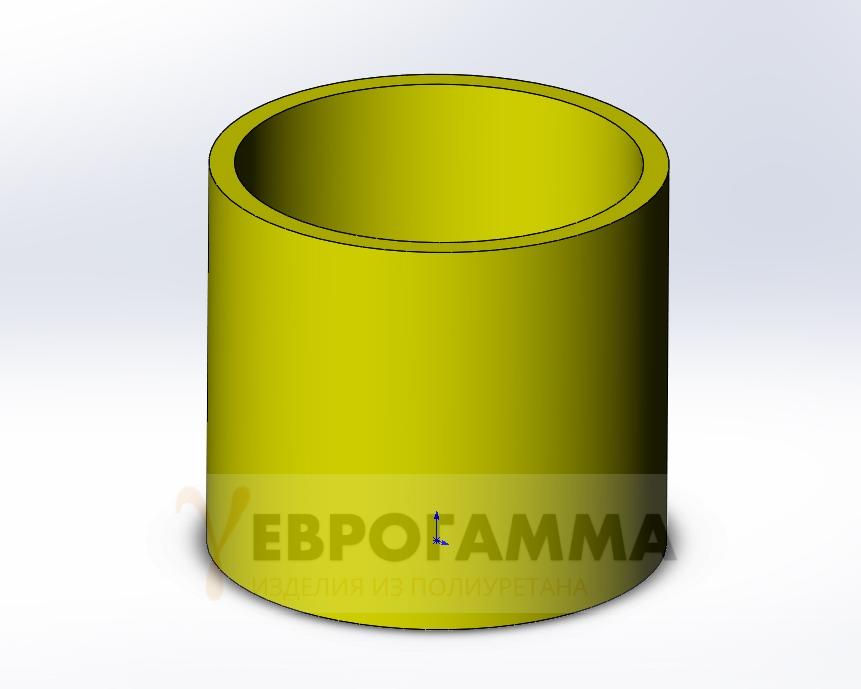

Муфта соединительная
Экран полиуретановый
Втулки защитные и распорные
и другие детали, включая крепеж, при необходимости также футерованный полиуретаном
Полиуретановая футеровка мельниц разрабатывается и изготавливается на заказ, и вы можете обратиться к нам за расчетом футеровки для любой мельницы.

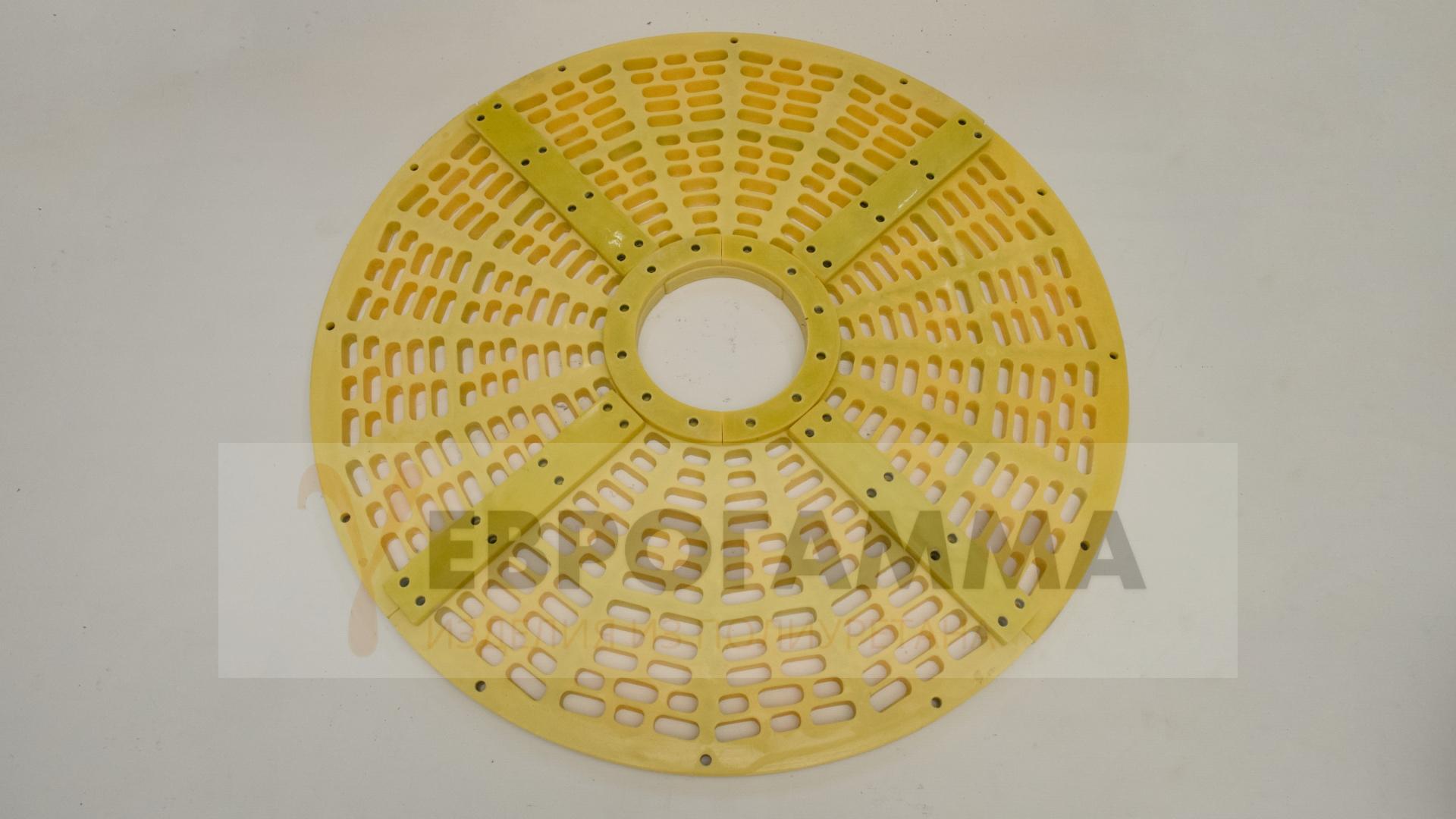

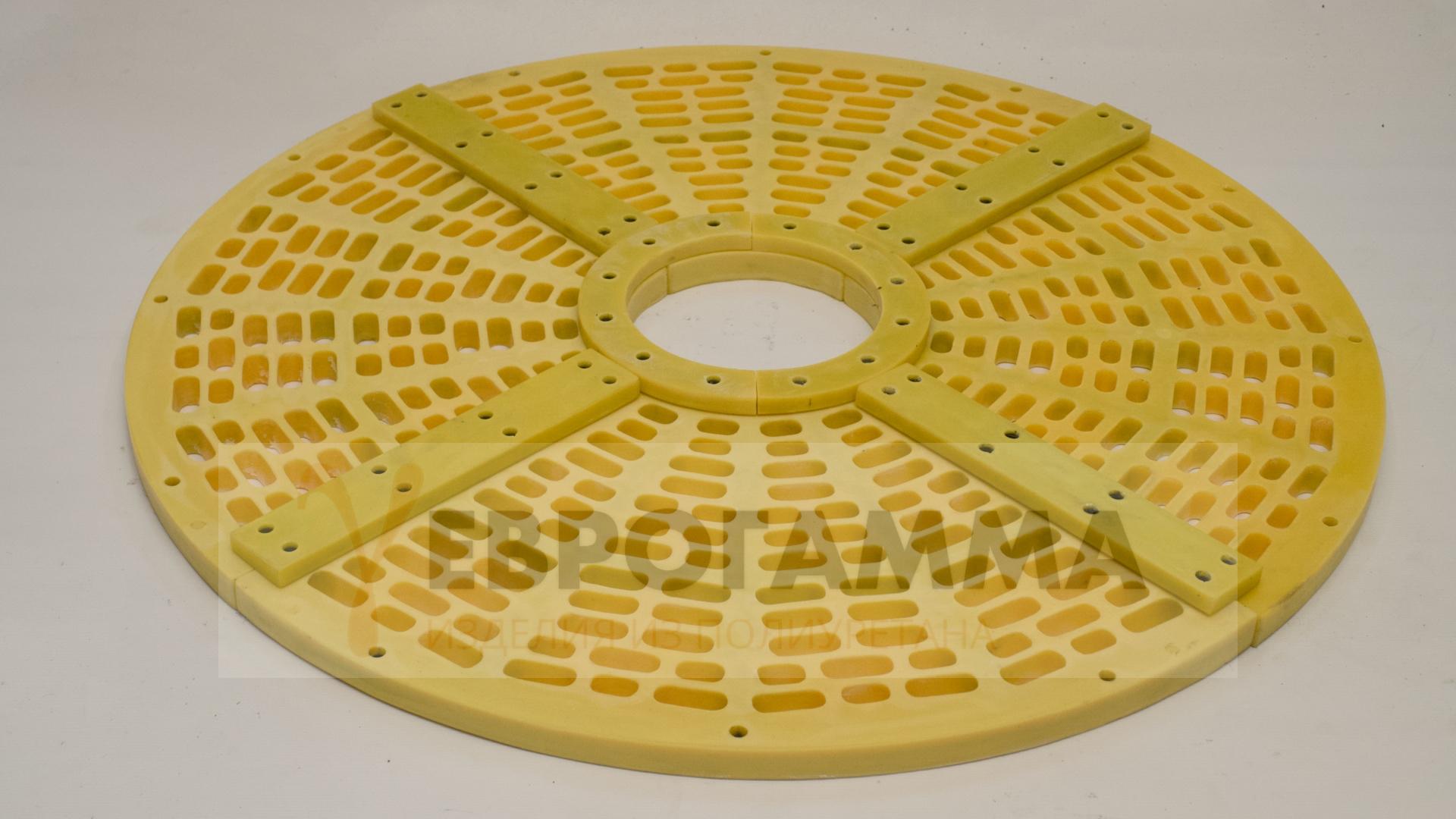

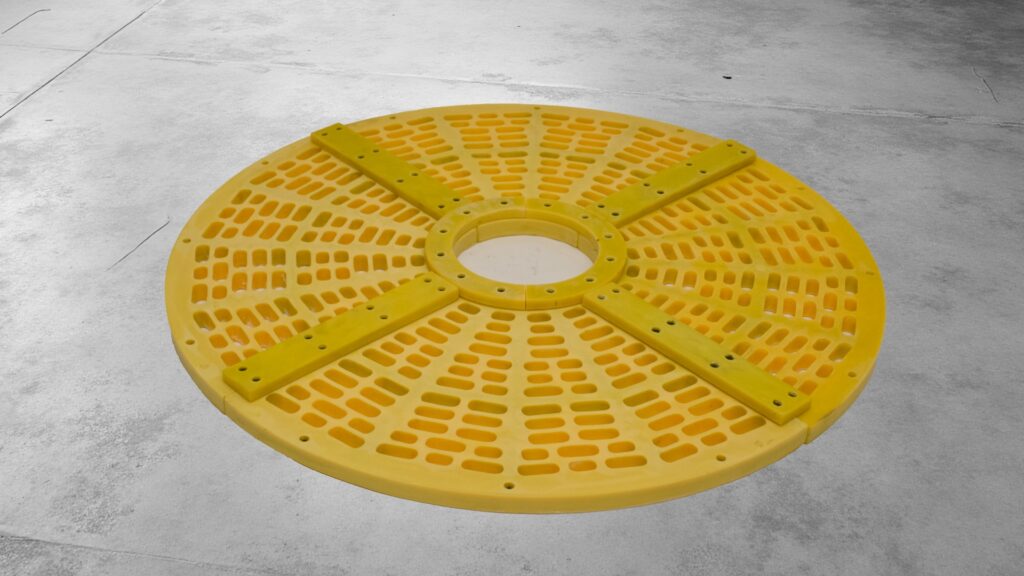

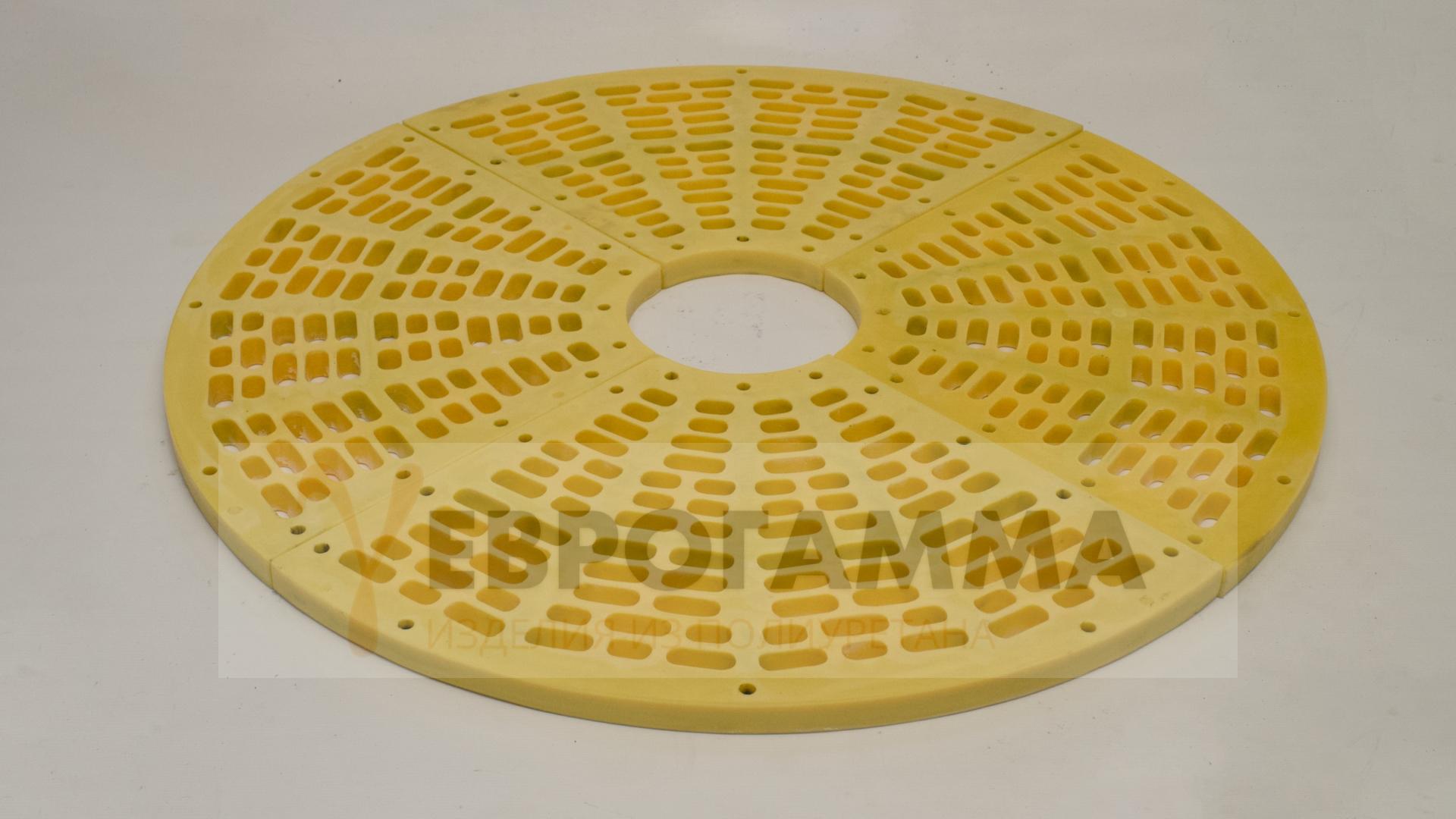

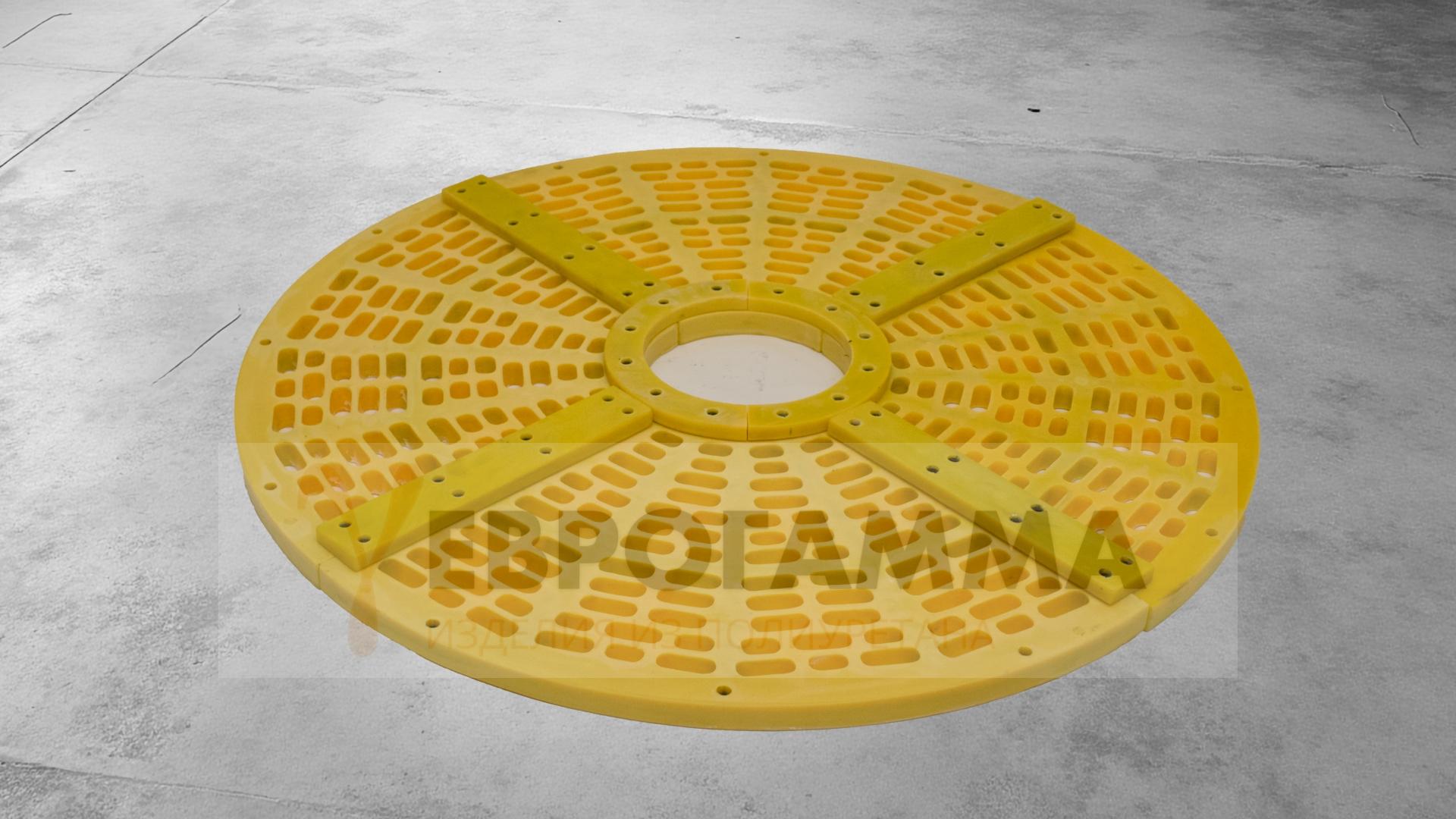

Разгрузочная полиуретановая шароотбойная решетка для мельницы
Для разгрузки материала из шаровой мельницы в бутару может использоваться решетка из различных материалов: из прочной марганцовистой стали, из легкого просечно-вытяжного листа, решетка с резиновой футеровкой.
Полиуретан в несколько раз более долговечный, чем простая черная сталь, и в зависимости от нагрузок служит минимум в 3-5 раз дольше. Более дорогостоящее разгрузочное сито из полиуретана окупается за счет более длительной беспрерывной работы. При использовании более долговечной решетки нет необходимости в частых остановках линии для замены решетки, особенно, если остальные детали футеровки мельницы не требуют столь частого ремонта или замены.
По сравнению с решетками из износостойкой высокопрочной стали типа Hardox, полиуретановые решетки в несколько раз легче по весу (плотность полиуретана – 1,2 г/см3). Срок службы при этом – сопоставим.
Сравнительные характеристики шароотбойных решеток из разных материалов:
Параметр / Материал решетки
Сегментная решетка из полиуретана
Решетка из просечно-вытяжного листа
Решетка из перфорированной износостойкой стали
Стоимость
Высокая
Низкая
Высокая
Вес
Легкий (за счет низкой плотности полиуретана)
Легкий (за счет малой толщины металла)
Тяжелый
Износостойкость
Высокая
Низкая
Высокая
Удобство монтажа
Высокое
Высокое
Низкое
Пропускная способность
Высокая
Высокая
Средняя

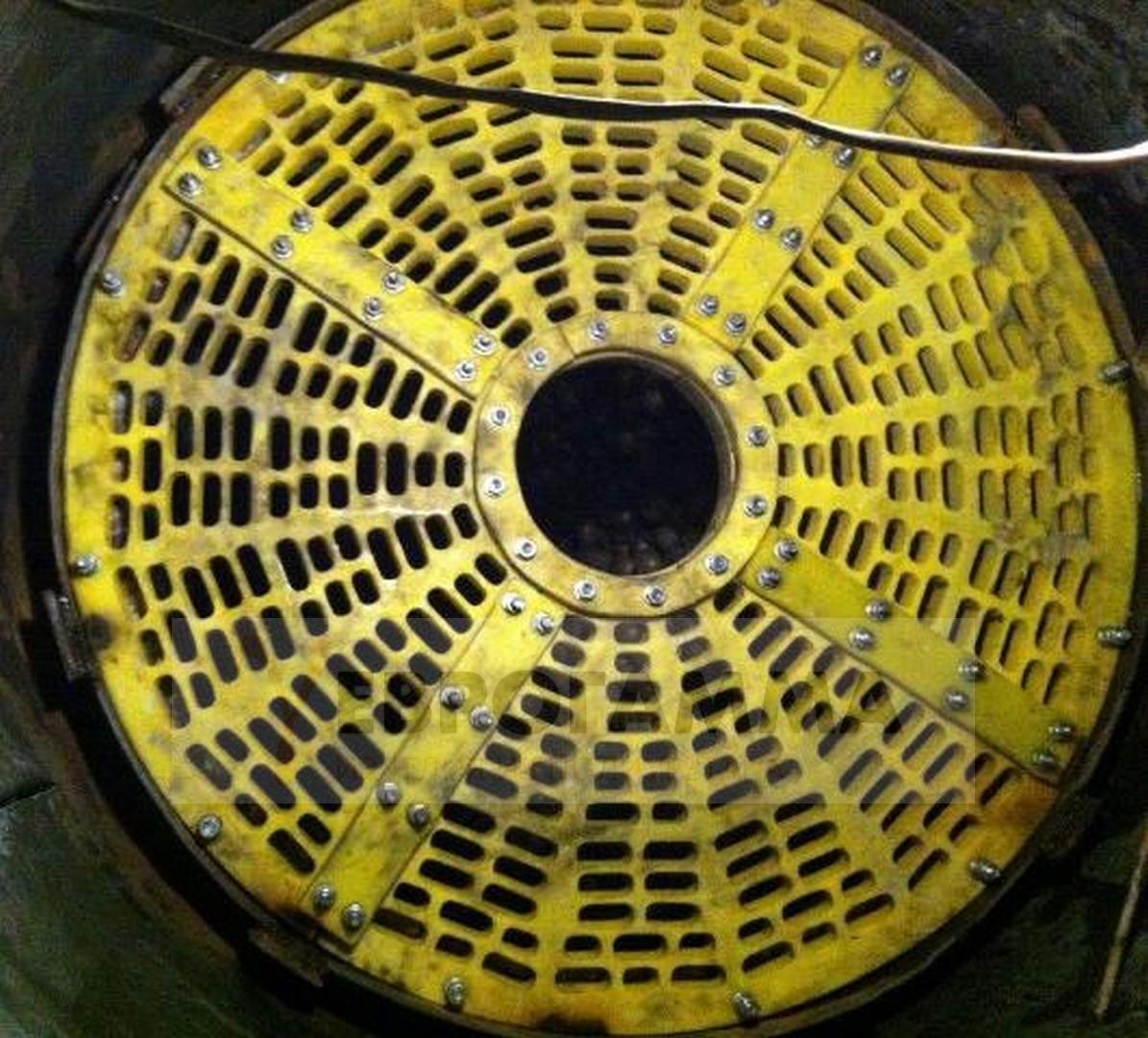

Пример из жизни: Замена разгрузочной шароотбойной решетки из просечно-вытяжного листа на полиуретановую решетку.

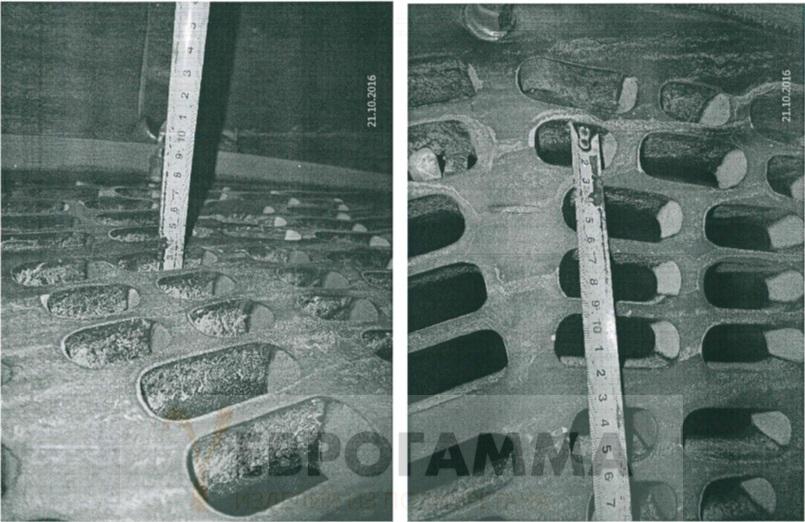

Стальные решетки изнашивались до сквозных дыр за месяц, и приходилось ежемесячно останавливать мельницу для замены решетки. Для сокращения частоты дорогостоящих простоев инженеры фабрики искали более износостойкий материал.

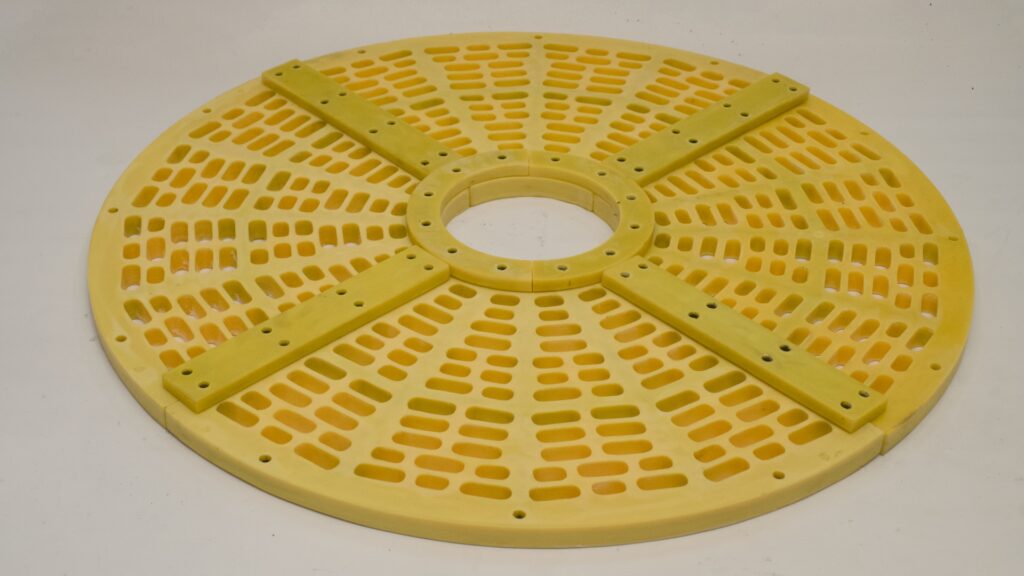

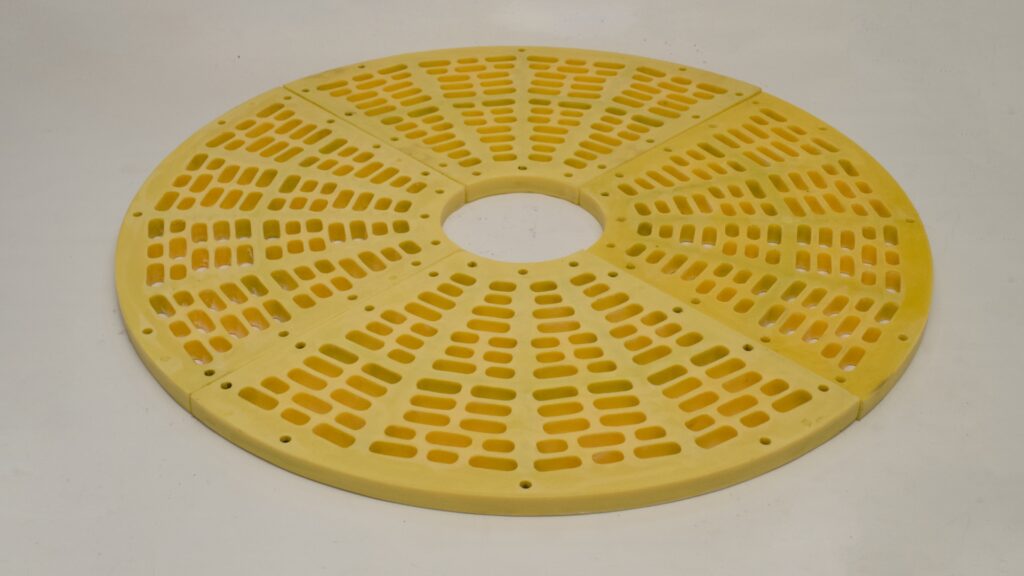

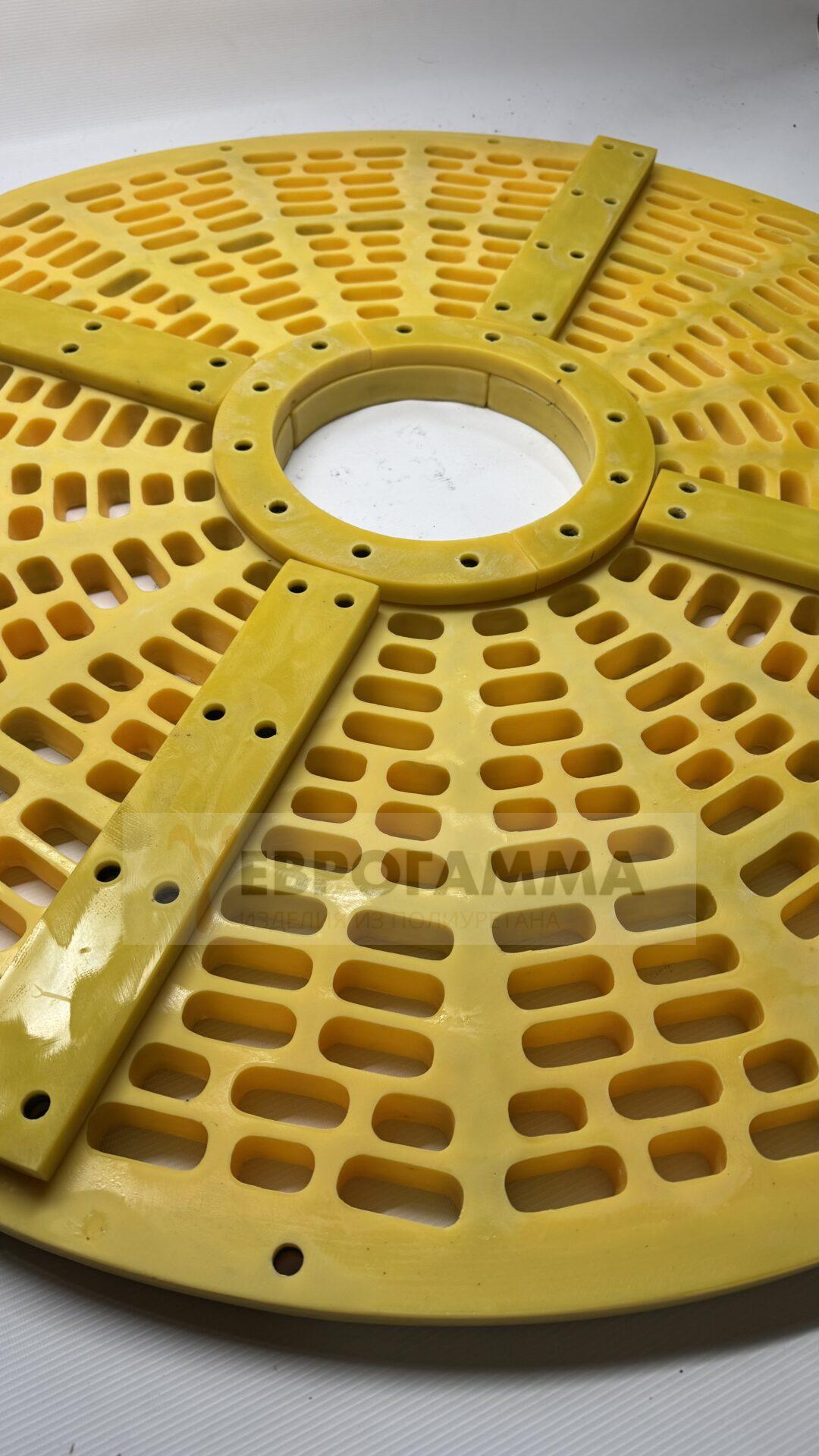

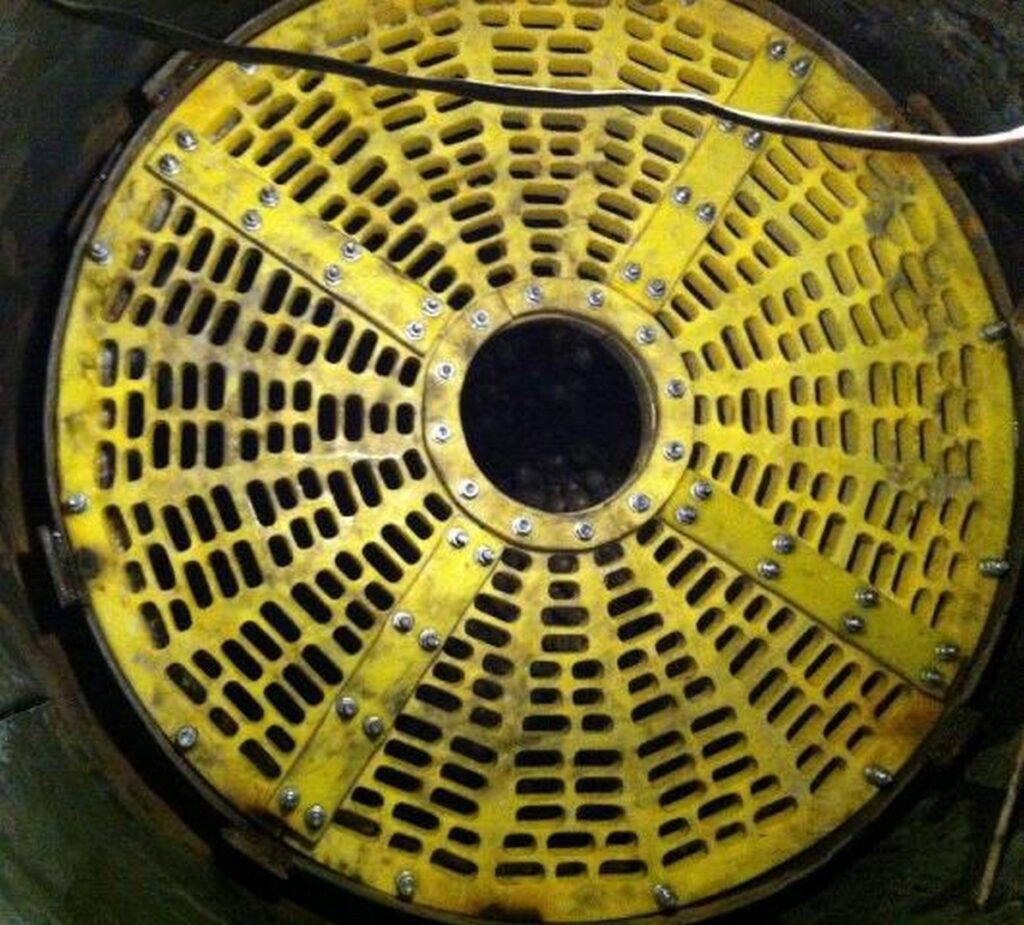

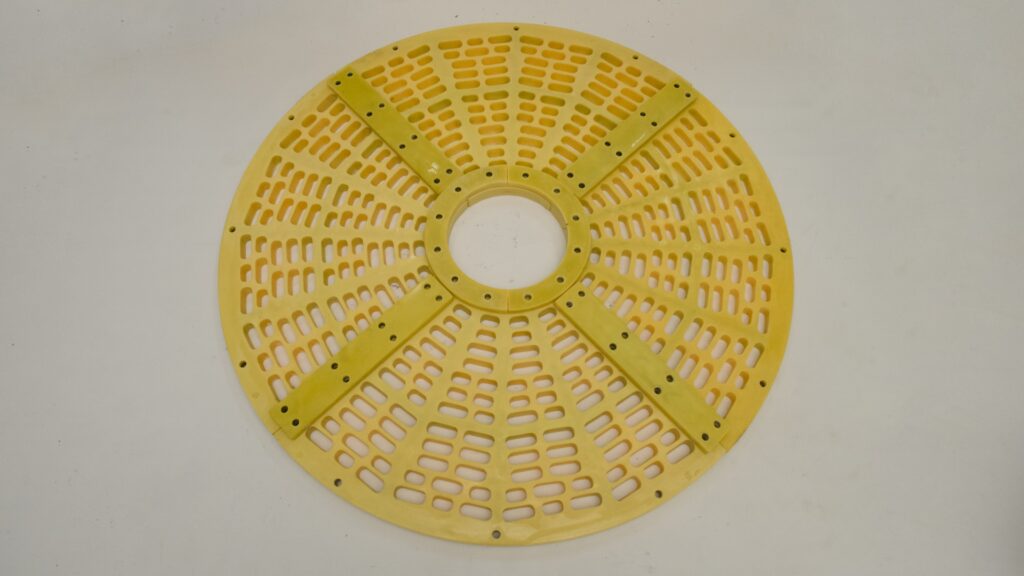

Конструкторы нашей компании спроектировали прочную полиуретановую решетку со стальным каркасом и ячейками, расширяющимися к выходу для предотвращения застревания материала. Конструкция решетки – модульная (сборная) для удобства перевозки и хранения.
При более высокой стоимости полиуретановой решетки, фабрика рассчитывала по меньшей мере на двукратное увеличение срока службы. Увеличение межремонтного периода с одного до двух месяцев уже окупило бы разницу в цене.

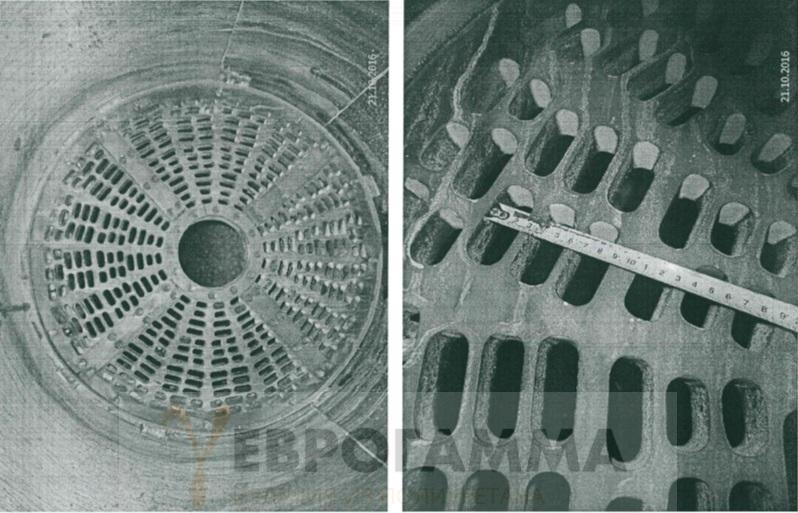

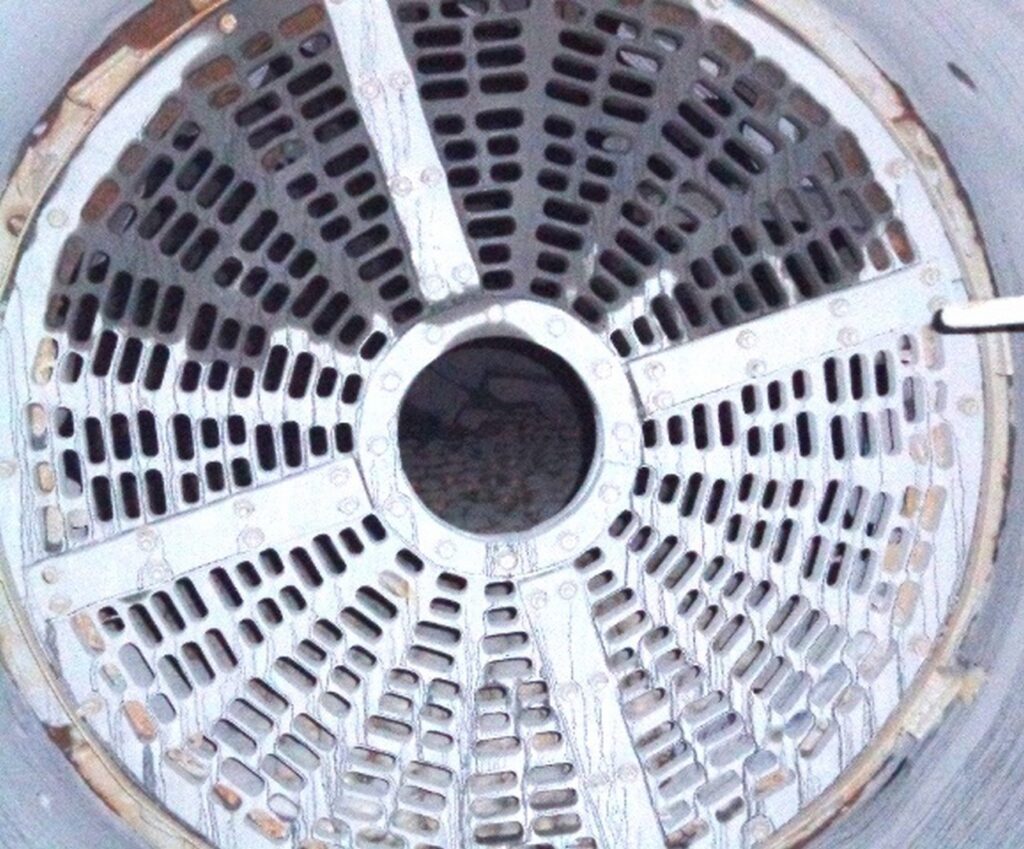

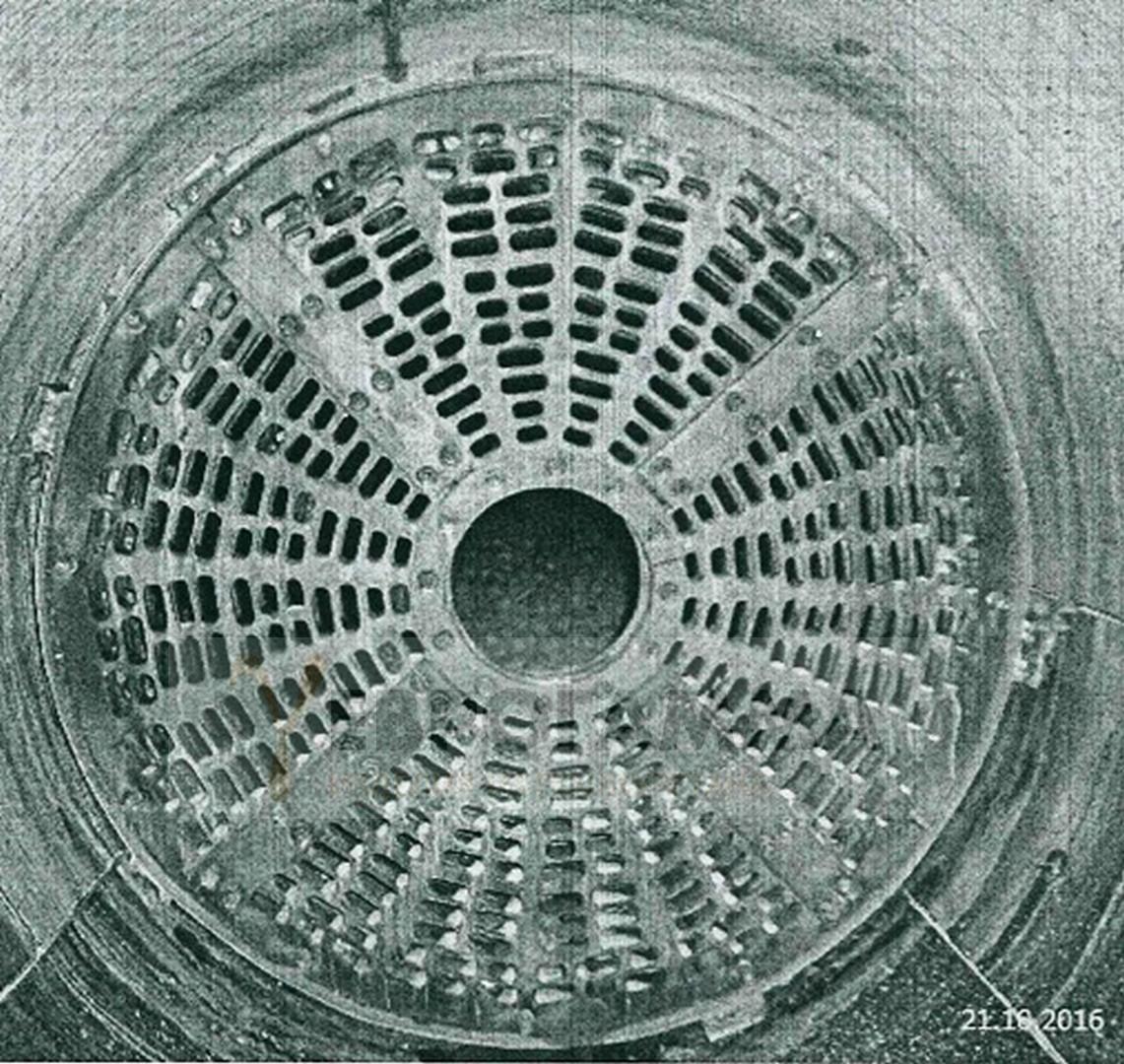

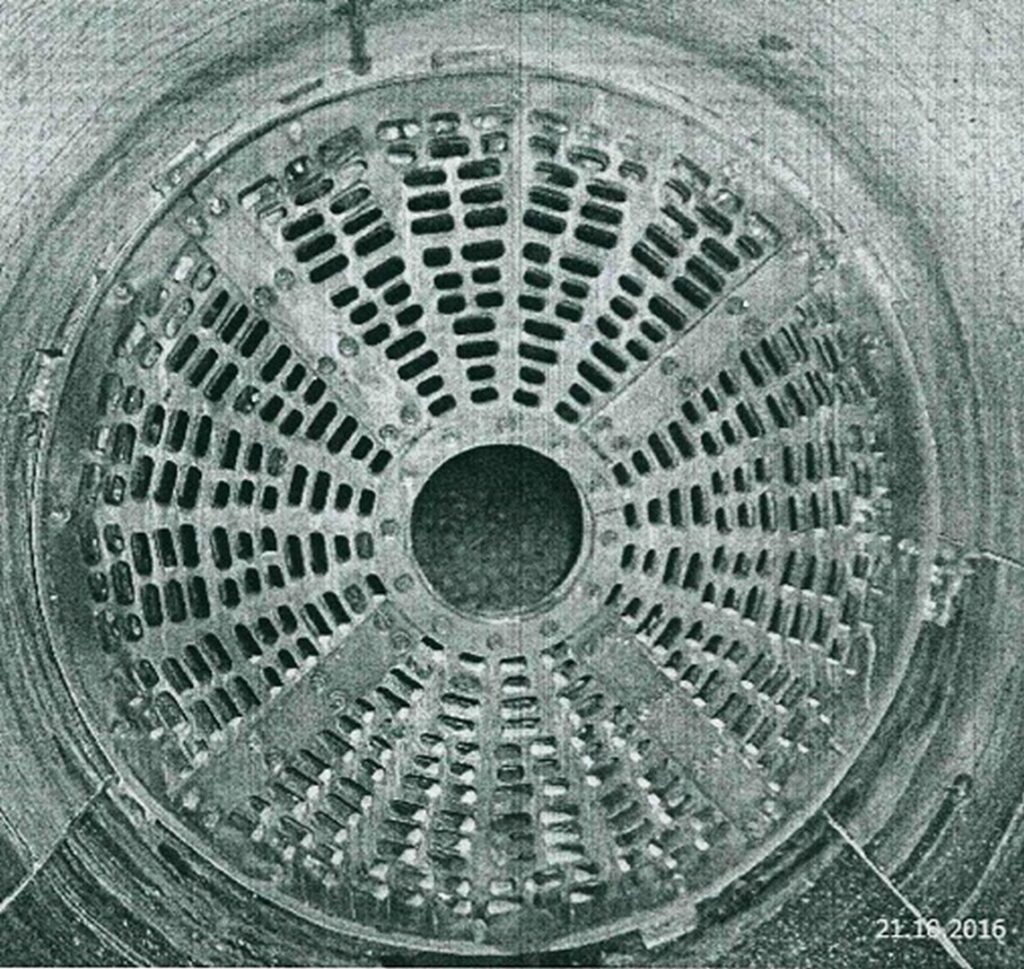

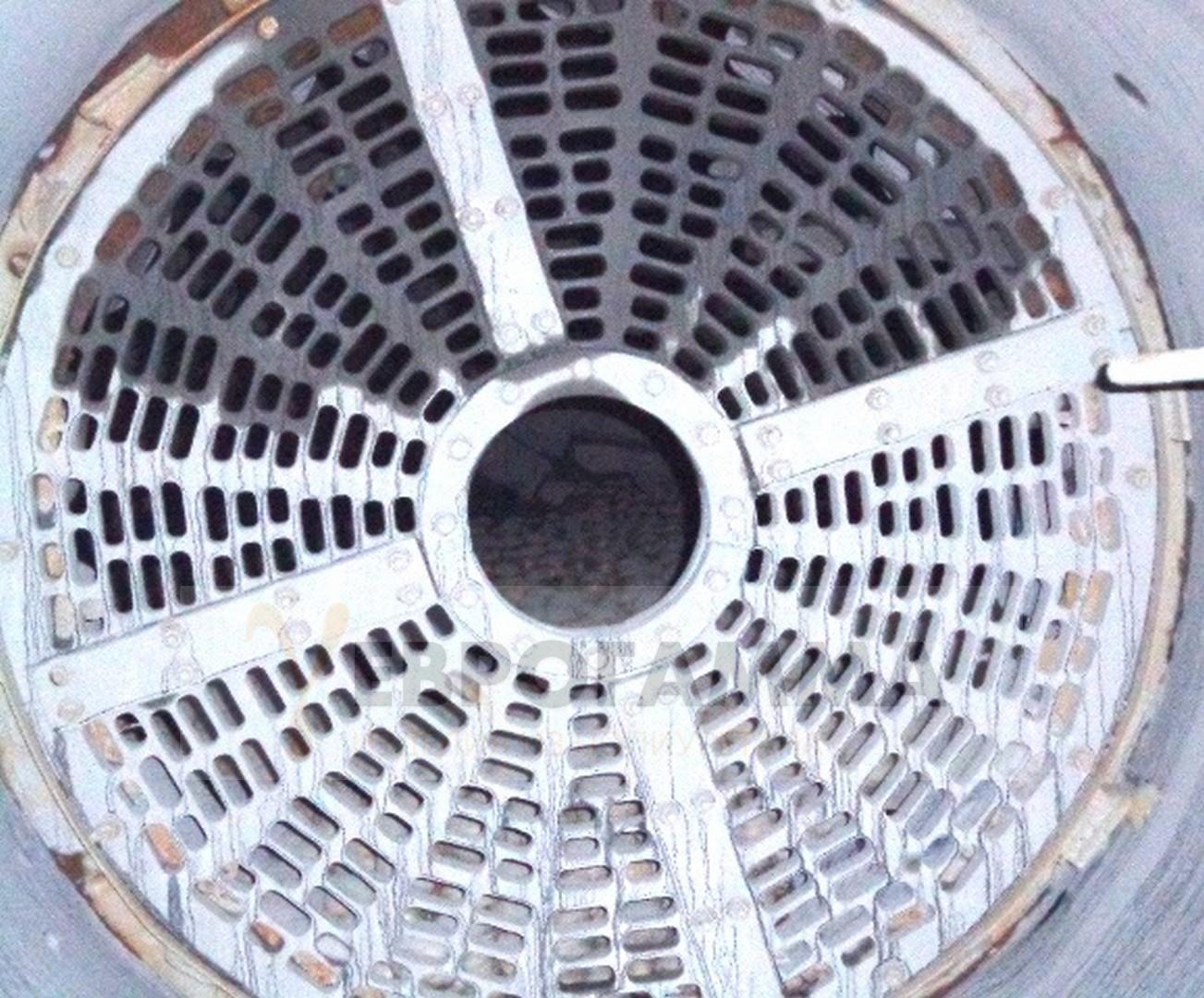

Полиуретановая решетка работает от 6 месяцев до 1,5 лет в зависимости от руды и уровня загрузки шаров. Таким образом, разгрузочное сито из полиуретана окупило себя уже на отметке в 2 месяца, и дальнейшая наработка – это прямая экономическая выгода.
